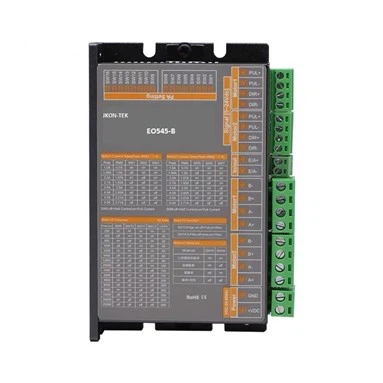

مواصفات المنتج
1.New النقطة العائمة 32 بت تكنولوجيا MCU
2-ضوضاء اهتزاز منخفضة للغاية
3. التقسيم الداخلي العالي
4 تحديد معلمات المحرك تلقائيًا عند تشغيله
5. المتقدمة تكنولوجيا مكافحة ناقلات يقلل بشكل كبير من تسخين المحرك
6. ينخفض التيار إلى النصف عندما يكون ثابتًا
7.Can محرك 2 قطعة حلقة مفتوحة السائر المحرك
8. معزولة بصريا إدخال إشارة تفاضلية
9.تردد استجابة النبض يصل إلى 500 كيلو هرتز (افتراضي 200 كيلو هرتز)
1 0. تكنولوجيا التحكم في التيار المتغير المتجه ، يمكن تعيينها في 0.7 ~ 5.2A
11- يتراوح نطاق إعداد التقسيم الفرعي من 200 إلى 51200
12. مستوى واجهة الإشارة متوافق مع 5V و 24V ، لا حاجة لمقاومة الحد التسلسلي
13. over-current ، under-voltage and over-voltage حماية
معلمات المنتج
|
الخصائص الكهربائية |
||||
|
حدود |
أ.س. 545- ب |
|||
|
دقيقة |
عادي |
الأعلى |
وحدة |
|
|
تيار الإخراج [PK] |
0.7 |
- |
5.2 |
A |
|
مصدر التيار |
24 |
24/36 |
50 |
Vdc |
|
التحكم في إشارة الدخل الحالية |
6 |
10 |
16 |
مللي أمبير |
|
مستوى واجهة إشارة التحكم |
5 |
5 |
24 |
Vdc |
|
إشارة الإدخال دقيقة عرض النبض |
1.5 |
|
|
نحن |
|
تردد النبض الخطوة |
0 |
- |
200 |
كيلو هرتز |
|
مقاومة العزل |
100 |
- |
- |
MΩ |
|
الجهد الزائد حماية الجهد |
55 |
- |
- |
Vdc |
مخطط المنتج
أبعاد المنتج (الوحدة: مم)
الإعداد الحالي للمنتج
|
الإعداد الحالي للمحرك |
|||||
|
الجدول الحالي للمحرك 1 |
|||||
|
قمة |
RMS |
SW1 |
SW2 |
SW3 |
SW4 هي دالة نصف حالية ، عندما SW 4= OFF ، نصف الإعداد الحالي ؛ عندما 4= تشغيل ، الحالة الثابتة الحالية لمحور القفل الحالي الكامل |
|
1.0A |
0.7A |
على |
على |
على |
|
|
1.46A |
1.0A |
عن |
على |
على |
|
|
2.2A |
1.57A |
على |
عن |
على |
|
|
2.7A |
1.93A |
عن |
عن |
على |
|
|
3.5A |
2.5A |
على |
على |
عن |
|
|
4.00A |
2.85A |
عن |
على |
عن |
|
|
4.5A |
3.21A |
على |
عن |
عن |
|
|
5.2A |
3.71A |
عن |
عن |
عن |
|
|
الجدول الحالي للمحرك 2 |
|||||
|
قمة |
جذر متوسط التربيع |
sw5 |
sw6 |
sw7 |
SW8 هي وظيفة نصف حالية ، عندما SW 8= OFF ، نصف الإعداد الحالي ؛ عندما 8= تشغيل ، الحالة الثابتة الحالية لمحور القفل الحالي الكامل |
|
1.0A |
0.7A |
على |
على |
على |
|
|
1.46A |
1.0A |
عن |
على |
على |
|
|
2.2A |
1.57A |
على |
عن |
على |
|
|
2.7A |
1.93A |
عن |
عن |
على |
|
|
3.5A |
2.5A |
على |
على |
عن |
|
|
4.00A |
2.85A |
عن |
على |
عن |
|
|
4.5A |
3.21A |
على |
عن |
عن |
|
|
5.2A |
3.71A |
عن |
عن |
عن |
|
إعداد تقسيم المنتج
|
إعداد تقسيم المحرك |
|||||
|
المحرك 1 ، المحرك 2 إعداد التقسيم DIPs وسرعة نبضة الإدخال والإخراج |
|||||
|
نبض/ثورة |
جنوب غرب9 |
جنوب غرب10 |
جنوب غرب11 |
جنوب غرب12 |
IO / RPMMM |
|
200 |
على |
على |
على |
على |
10 |
|
400 |
عن |
على |
على |
على |
20 |
|
800 |
على |
عن |
على |
على |
30 |
|
1600 |
عن |
عن |
على |
على |
40 |
|
3200 |
على |
على |
عن |
على |
50 |
|
6400 |
عن |
على |
عن |
على |
60 |
|
12800 |
على |
عن |
عن |
على |
80 |
|
25600 |
عن |
عن |
عن |
على |
100 |
|
1000 |
على |
على |
على |
عن |
120 |
|
2000 |
عن |
على |
على |
عن |
150 |
|
4000 |
على |
عن |
على |
عن |
200 |
|
5000 |
عن |
عن |
على |
عن |
250 |
|
8000 |
على |
على |
عن |
عن |
300 |
|
10000 |
عن |
على |
عن |
عن |
350 |
|
20000 |
على |
عن |
عن |
عن |
450 |
|
25000 |
عن |
عن |
عن |
عن |
600 |
إعداد وظيفة المنتج
|
ضبط الوظيفة |
||
|
SW13: Edge sel ، OFF=السقوط ، والحافة المتساقطة صالحة ؛ تشغيل=الارتفاع ، الحافة الصاعدة SW14: مرشح S ، إيقاف التشغيل =4 مللي ثانية ، استجابة عالية ؛ تشغيل =10 مللي ثانية ، اهتزاز منخفض |
||
|
الموديل Sel |
SW15 |
SW16 |
|
IO نبض تلقائي داخلي |
على |
على |
|
فحص الاختبار الذاتي |
على |
عن |
|
CW / CCW |
عن |
على |
|
PLU plus DIR |
عن |
عن |
