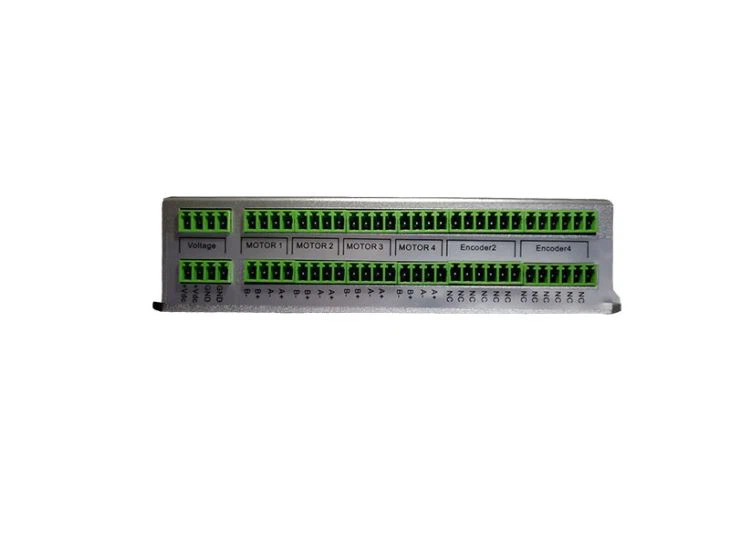

TS508D هو أربعة محاور في محرك سيرفو هجين واحد ، مما يعني أنه يمكن أن يقود بشكل منفصل للمحركات في نفس الوقت ، وتقنية التحكم الحالية المتغيرة تقلل من تسخين محرك سيرفو هجين ومحرك سيرفو سهل ، وصغر حجم محرك سيرفو صغير ، مما يوفر مساحة وتكلفة الشحن. أدناه هي التفاصيل:

مواصفات

● المتقدمة 64bit DSP التكنولوجيا ثنائي النواة

● يمكن أن يكون محركا سيرفو هجين متزامنين أو يمكن التحكم فيهما بشكل منفصل عبر RS485

● التعرف التلقائي على معلمات محرك سيرفو الهجين بعد بدء التشغيل.

● العمل بسلاسة ، خرج عزم الدوران العالي بسرعة متوسطة / عالية ؛ استجابة سريعة ، وانخفاض التدفئة ، وانخفاض الاهتزاز.

● البصري - معزولة إشارة التحكم التفاضلي المدخلات ، خرج إشارة إنذار OC

● اعتماد التكنولوجيا المتغيرة الحالية والمتغيرة التردد ، فإنه يمكن أن تقلل من المحرك والمحرك التدفئة والاهتزاز.

● الحد الأقصى لتردد النبض هو 500 كيلو هرتز ، (الافتراضي هو 200 كيلو هرتز)

● يمكن التحكم في المحركين بأمر نبضي واحد أو قناتين منفصلتين للقلب.

● الجهد من نبض الإدخال هو 4.5vdc - 28vdc ، لا حاجة توصيل أي المقاوم

● يتراوح نطاق إعداد الخطوة الصغيرة 200 ~ 51200 ، ويمكن ضبط الخطوة الصغيرة بواسطة منفذ تسلسلي
● الجهد الزائد ، والجهد المنخفض وحماية الإفراط الحالي

ميزة محرك ودليل الاختيار
نموذج القيادة	TS508D
الجهد االكهربى	24 ~ 50VDC
ماكس الانتاج الحالي	8A
ناقلات الإفراط في الحمل الحالي	12A
وزن	0.5KG
مطابقة حلقة مغلقة السائر المحركات	TC42 (TC42-03 ، TC42-04 ، TC42-06 ، TC42-08) سلسلة TC57 [TC57-10 ، TC57-22C ، TC57-28 ، TC57-30BK] سلسلة TC60 [TC60-20 ، TC60-30 ، TC60-40] الافتراضي (TC28 ، TC35 أو غيرها من الشركات المصنعة للسيارات السائر حلقة مغلقة)
تكنولوجيا التحكم	64bit العائمة نقطة ثنائي النواة DSP ناقلات السيطرة حلقة مغلقة
تردد النبض	ماكس 500 كيلو هرتز ، الافتراضي هو 200 كيلو هرتز
حماية	إنذار الجهد الزائد ، الجهد المنخفض ، الإفراط في التيار ، الإفراط في الخطأ
إدخال إشارة	النبض ، الاتجاه ، تمكين إشارة الدخل ، 4.5VDC مستوى المنفذ الكهربائي - 28VDC ، لا حاجة لتوصيل أي المقاوم
خرج إشارة	الناتج OC ، الحد الأقصى الحالي الناتج 100MA ، تحتاج إلى توصيل المقاوم سحب ، الحد الأقصى سحب الجهد 24VDC
ردود فعل التشفير	AB التشفير التفاضلي المدخلات ، يمكن أن نهاية واحدة مخصصة
تقسيم	الافتراضي 1600 / rcv ، DIP لضبط 200 ~ 51200
فتح وثيقة الاختيار	يمكن MT1 إلى MT4 تعيين حلقة قريبة أو حلقة مفتوحة ، تعيين بواسطة الكمبيوتر المضيف
باستخدام البيئة	-5 ℃ ~ 55 ℃
طلب مخصص المشتركة	بناء على متطلبات العملاء

تراجع وظيفة

يقوم المحرك بضبط الخطوة الجزئية والاتجاه المبدئي للمحرك وإعداد الوظائف الأخرى بواسطة 8 مفاتيح DIP وتفاصيل على النحو التالي:

نبض / REV الجدول

بول / REV	SW1	SW2	SW3	SW4
الافتراضي (200)	على	على	على	على
400	إيقاف	على	على	على
800	على	إيقاف	على	على
1600	إيقاف	إيقاف	على	على
3200	على	على	إيقاف	على
3600	إيقاف	على	إيقاف	على
6400	على	إيقاف	إيقاف	على
12800	إيقاف	إيقاف	إيقاف	على
25600	على	على	على	إيقاف
1000	إيقاف	على	على	إيقاف
2000	على	إيقاف	على	إيقاف
4000	إيقاف	إيقاف	على	إيقاف
5000	على	على	إيقاف	إيقاف
7200	إيقاف	على	إيقاف	إيقاف
8000	على	إيقاف	إيقاف	إيقاف
10000	إيقاف	إيقاف	إيقاف	إيقاف

ملاحظة: أعلاه micro-step هو معيار محرك الأقراص هذا ، بالنسبة للآخرين ، بناءً على طلب العميل أو المضيف الذي يجب ضبطه ، يتراوح النطاق بين 200 و 51200

وضع MOTOR DIR

SW5 = OFF ، اتجاه محركات 4 هو CCW ؛ SW5 = ON ، اتجاه محركات 4 هو CW

طريقة الاختيار

SW6 = OFF ، 4 محركات هي وضع مكافحة ناقلات FOC ؛

SW6 = ON ، 4 محركات هي وضع التحكم في الحركة عند نقطة السرعة العالية PM

اختيار المحرك

SW7 = OFF ، اختر محرك سيرفو الهجين TC42 و TC57

SW7 = ON ، اختر محرك سيرفو الهجين TC60 و TC86

إذا كان الأمر يتعلق بـ TC28 أو محرك سيرفو هجين تابع لشركة أخرى ، فيرجى الاتصال بنا للحصول على الدعم قبل الشراء

نبض اختيار

SW8 = OFF، PUL + DIR

SW8 = ON ، وضع النبض المزدوج (CW / CCW)

الإعداد الحالي

تيار الذروة	RMS الحالية	SW5	SW6	SW7
افتراضي	1.4A (PK)	إيقاف	إيقاف	إيقاف
2.1A	1.5A	على	إيقاف	إيقاف
2.7A	1.9A	إيقاف	على	إيقاف
3.2A	2.3A	على	على	إيقاف
3.8A	2.7A	إيقاف	إيقاف	على
4.3A	الإضافية 3.1a	على	إيقاف	على
4.9A	3.5A	إيقاف	على	على
5.6A	4.0A	على	على	على

TS508D الأسلاك والبعد
